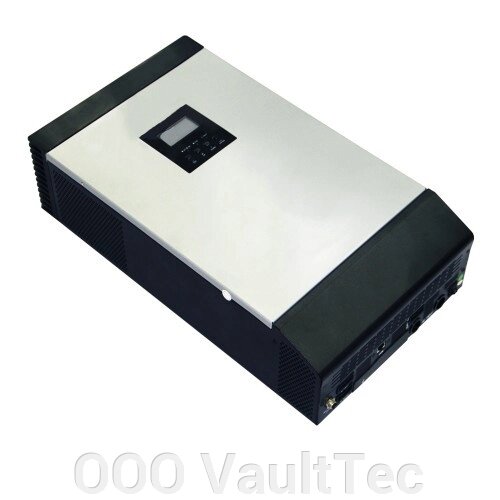

Гібридний інвертор для роботи від мережі та сонячних систем 5000VA MPPT DC48V

Увага! Інвертор підключати тільки з акумуляторами. Поспішне включення гарантує вихід із ладу інвертора. Також звертаємо Вашу увагу, що проводка на Вашому об'єкті може мати свої особливості (кілька фаз, нестандартна комутація, застарілий або зі слабким перерізом кабель), що завжди вимагає додаткової Вашої уваги та за необхідності додаткової послуги електрика для проведення дроту до системи.Перед тим, як підключати фотоелектричні модулі, необхідно встановити окремий автоматичний вимикач постійного струму між інвертором та фотоелектричними модулями. Усі провідні з'єднання можуть виконуватись лише кваліфікованим персоналом. Для безпечної та ефективної роботи системи дуже важливо використовувати відповідні кабелі для підключення фотоелектричних модулів, типовий струм – 60 А, тип кабелю – 8 AWG, момент затягування клеми – 1,4 –1,6 Нм Даний пристрій є багатофункціональним інвертором/зарядним пристроєм, в якому поєднуються функції інвертора, сонячного зарядного пристрою з контролером стеження за точкою максимальної потужності (МРРТ) і зарядного пристрою акумуляторної батареї з тим, щоб надати користувачам компактне джерело безперебійної подачі живлення.Пристрій має зручний універсальний дисплей та панель управління, що забезпечують користувачеві зручне конфігурування системи за допомогою кнопок, а також легке керування нею. Залежно від використання можуть задаватися параметри зарядного струму акумуляторної батареї, пріоритет живлення від мережі змінного струму або від сонячних батарей, а також допустимі параметри зміни вхідної напруги.Відмінні риси пристрою:• інвертор забезпечує отримання чистої синусоїдальної напруги;• вбудований контролер сонячного зарядного пристрою зі стеженням за точкою максимальної потужності (МРРТ);• діапазон вхідної напруги, що конфігурується, для побутової техніки та персональних комп'ютерів за допомогою установки параметрів на панелі з рідкокристалічним дисплеєм;• зарядний струм акумуляторної батареї, що конфігурується, залежно від програми за допомогою установки параметрів на панелі з рідкокристалічним дисплеєм;• пріоритет, що конфігурується включення мережі живлення змінного струму або живлення від сонячних батарей за допомогою установки параметрів на панелі з рідкокристалічним дисплеєм;• сумісність із мережею електроживлення змінного струму або з електрогенератором;• автоматичний перезапуск під час відновлення мережі електроживлення;• захист від перевантажень/перегріву/короткого замикання;• інтелектуальний зарядний пристрій для оптимізації робочих характеристик акумулятора;• функція холодного запуску. Вибір фотоелектричних модулів:При виборі фотоелектричних модулів, будь ласка, обов'язково враховуйте наведені нижче параметри:1. Напруга холостого ходу (Voc) фотоелектричних модулів не повинна перевищувати максимальної напруги холостого ходу сонячної батареї інвертора;2. Напруга холостого ходу (Voc) фотоелектричних модулів повинна бути вищою за мінімальну напругу акумуляторної батареї. Режим зарядного пристрою від сонячних батарей:Максимальна напруга холостого ходу сонячної батареї – 145 В пост. струму.Діапазон напруги сонячної батареї в точці максимальної потужності (МРРТ) - 60~115 В пост. струму.Мінімальна напруга батареї для заряду від фотоелектричних елементів - 34 В пост. Технічні характеристики:Номінальна вхідна напруга - 230 В пров. струму +/-5%Нижнє значення напруги, при якому відбувається відключення від мережі - 170 В пров. струму ± 7 В (Режим 2); 90 У пров. струму ±7 В (Режим 1)Нижнє значення напруги, при якому відбувається зворотне підключення до мережі – 180 В пров. струму ±7 (Режим 2); 100 У пров. струму ±7 В (Режим 1)Верхнє значення напруги, при якому відбувається відключення від мережі - 280 В пров. струму ±7 ВВерхнє значення напруги, при якому відбувається зворотне підключення до мережі – 270 В пров. струму ±7 ВМаксимальна вхідна напруга пров. струму - 300 В змінного струмуНомінальна вхідна частота – 50 Гц / 60 Гц (автоматичне визначення)Нижнє значення частоти, коли відбувається відключення від мережі - 40±1 ГцНижнє значення частоти, коли відбувається зворотне підключення до мережі - 42±1 ГцВерхнє значення частоти, коли відбувається відключення від мережі - 65±1 ГцВерхнє значення частоти, коли відбувається зворотне підключення до мережі -63±1 ГцЗахист від короткого замикання на виходіУ режимі роботи від мережі електроживлення: автоматичний вимикачВ режимі роботи від акумулятора: електронний вимикачККД (при роботі від мережі електроживлення) >95% (номінальне резистивне навантаження, повністю заряджена акумуляторна батарея)Час перемикання 10 мс, типовий (Режим 2); 20 мс, типове (Режим 1)Зниження номінальної потужності: Якщо вхідна напруга змінного струму опускається нижче 170 В, номінальна вихідна потужність знижується залежно від моделі. - Модель 230VACНомінальна вихідна потужність - 5 кВт/4 кВтФорма вихідної напруги - Чисте синусоїдальне коливанняРегулювання вихідної напруги - 230 В пров. струму ±5%Вихідна частота – 60 Гц або 50 ГцЗахист від навантаження 5 с при 150% навантаження; 10 с при 110%-150% навантаженняЗахист від викидів напруги - 2* номінальна потужність протягом 5 секундНомінальна вхідна напруга пост. струму – 48 У пост. струмуНапруга холодного пуску – 46,0 В пост. струмуНижнє значення напруги сигналізації відключення:при навантаженні
